製図・設計 テンプレート

等間隔楕円定規

井上製作所 製図・設計 テンプレート 等間隔楕円定規

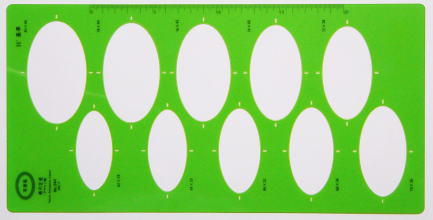

このページの製品は上サンプル画像同様全てグリーンです
素材は耐衝撃性アクリルです
太い枠の楕円を描いてみようと思ったとき、従来の楕円定規では、角度が同じで大きさの異なるふたつの楕円を使って描いても、枠の幅が一定になりませんでした。
この問題を解決したのが「等間隔楕円定規」です。10種類の基準角度を8枚のテンプレートにまとめました。
それぞれ大きな楕円から一定の幅で小さくなっていくように設計されています。
各品番をクリックするとサンプル画像のページにリンク
していますので、そちらの方をご覧になってください。
品番 サイズ(mm) 仕様 参考定価
(税抜)
エッジ付き
No240 328×163×1 25°基準70×30〜60×20
6穴 6種
30°基準80×40〜68×28
7穴 7種
¥1600
No241 328×163×1 45°基準80×70〜48×24
11穴 7種
¥1600
No242 328×163×1 60°基準80×70〜48×38
9穴 11種
¥1600
No243 328×163×1 15°基準86×27〜76×17
6穴 6種
20°基準82×29〜72×19
6穴 6種
¥1600
No244 328×163×1 35°基準80×46〜62×28
10穴 10種
¥1600
No245 328×163×1 40°基準80×51〜64×35
9穴 9種
¥1600
No246 328×163×1 50°基準80×61〜48×29
9穴 11種
¥1600
No247 328×163×1 55°基準80×66〜48×34
9穴11種
¥1600
No240S No240〜247の8枚セット
専用PP製ケース入り
¥12800
No250 328×163×1 25°30°35°
40°45°50°
最大長径40mm
¥2000
